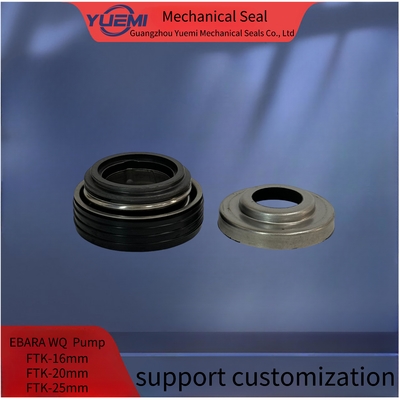

Dettagli:
|
| Segno di traccia: | YUEMI | Paese di origine: | Guangzhou, Cina |
|---|---|---|---|
| Articolo:: | FTK | Diametro dell'albero: | 16 mm, 20 mm, 25 mm |
| Parti e molle metalliche: | SS304, SS316 | Materiale: | CAR CER SSIC TC NBR |
| Evidenziare: | OEM Ebara sigillo meccanico,Sostituzione del sigillo meccanico di Ebara,Sostituzione della guarnizione della pompa ebara da 25 mm |
||
- Sì.
Doppia sigillatura per pompe sommergibili:
14MM 20MM 25MM 30MM 40MM 45MM Ebara e Tsurumi Sostituzione OEM
Tipo A ((20 mm, 25 mm, 30 mm, 35 mm) doppia tenuta per pompe sommergibili Ebara DS, DVS, DL, DL W/C;
sigillo doppio di tipo A ((40 mm e 45 mm) per le pompe sommergibili Ebara DL e DL W/C;
Tipo EAN (30 mm, 40 mm e 45 mm) sigillo doppio per pompe sommergibili Ebara DML e DMLV, albero a gradini, dimensione di un'estremità è piccola e dimensione dell'altra è maggiore.
Applicazione tabella di accoppiamento del modello di pompa dell'acqua
| Modello | d(mm) | d, | d2 | d3 | Ds | d7 | 1 | 12 | 13 | 14 | L5 |
|
FTK16 |
16 20 25 40 |
18.2 | 41 | 41.5 | 23.0 | 33 | 26.5 | 7.5 | 10 | 9.0 | 5.0 |
| 21.2 | 45 | 43.8 | 27.0 | 38 | 29.0 | 7.0 | 10 | 12.0 | 5.0 | ||
| 26.4 | 52 | 51.0 | 30.5 | 47 | 34.5 | 7.0 | 13 | 14.5 | 8.5 | ||
| 41.2 | 75 | 75.0 | 50.5 | 65 | 48.6 | 12.0 | 21 | 15.6 | 13.0 |
Parametri tecnici
| Temperatura | -30°C~+150°C |
| pressione | ≤ 0,3Mp a |
| Velocità | ≤ 4500 r/min |
|
Medio |
Acqua pulita, acqua di mare, antigelo per motori a gas |
Materiale
| Anello rotante | Ceramica/SiC |
| Anello fisso | Carbonio/carbonio/SiC di plastica |
| Primavera | SUS304/SUS316 |
| Sedile fisso | SUS304/SUS316 |
| Sigillo secondario | NBR/EPDM/HNBR/Fkm |
| Tenitore per anello rotativo | SUS304/SUS316 |
Preparazione:
1. L'albero di diametro esterno è entro la tolleranza +-0,05 mm
2. Flusso dell'albero < 0,1 mm
3. Galleggiamento di fine albero < 0,13 mm
4, senza bordi taglienti sull' albero sopra l' anello
Nota:
Durante l'installazione, non graffiare o danneggiare l'anello. Se qualcosa è danneggiato, si prega di contattarci per sostituirlo.
Installazione in strutture:
1. L'intero set di sigillo della cartuccia è pulito e ha superato con esattezza l'esame delle perdite prima della vendita.Per evitare danni, non smontare e pulire nuovamente le parti prima di ripararle.
2 La distanza di montaggio tra la tenuta e l'albero è di dl h6 0.8Il diametro esterno dell'albero nella posizione della vite deve essere di 0,2 mm in meno,resistendo al tiraggio eccessivo della vite.Lubrificare l'albero con olio
3- inserire il sigillo della cartuccia nella camera della pompa, quindi:
A: Stringere i quattro bulloni a vite delle flange, assicurando che il mezzo porti all'apertura "G" nella posizione superiore
B: fissare più strettamente le viti e posizionare il manico dell'albero sull'albero.
C: Rimuovere quattro targhe di misura.
Disassemblare.
D: Collegare il tubo di iniezione di lead_in medio con il foro "G" per allontanare il calore di attrito e
Sciacquare la camera di tenuta quando la pompa è in funzione.
Nota:
Per completare l'installazione, girando l'albero a mano per verificare la rotazione, si è scoperto che il sigillo non era stato installato correttamente.
Desideriamo sinceramente cooperare con i clienti per fornire prodotti di alta qualità e di qualità. Crediamo di poter stabilire una lunga e duratura relazione di cooperazione che sia la chiave per il successo.
1- Chi siamo?
Siamo basati a Guangdongsheng, Cina, a partire dal 2014, vendiamo all'Europa occidentale ((30.00%), Nord America ((30.00%), Asia sudorientale ((20.00%), Sud America ((10.00%), Medio Oriente ((10.00%).
2Come possiamo garantire la qualità?
Sempre un campione di pre-produzione prima della produzione in serie;
Ispezione finale prima della spedizione.
3Cosa puoi comprare da noi?
Sigilli meccanici per pompe di varie marche di fama mondiale
4Perché comprare da noi e non da altri fornitori?
Siamo un produttore con 15 anni di esperienza nel settore.
5Quali servizi possiamo offrire?
Condizioni di consegna accettate: FOB, CIF, EXW, DDP, consegna espressa;
valuta di pagamento accettata: USD,EUR,JPY,CAD,AUD,HKD,GBP,CNY,CHF;
Tipo di pagamento accettato: T/T,L/C,MoneyGram,Western Union,Cash;
Lingua parlata:inglese,cinese,spagnolo,francese,russo,italiano
|
Anello rotante |
Ceramica/SiC |
|
Anello fisso |
Carbonio/carbonio/SiC di plastica |
|
Primavera |
SUS304/SUS316 |
|
Sedile fisso |
SUS304/SUS316 |
|
Sigillo secondario |
NBR/EPDM/HNBR/Fkm |
|
Tenitore per anello rotativo |
SUS304/SUS316 |
