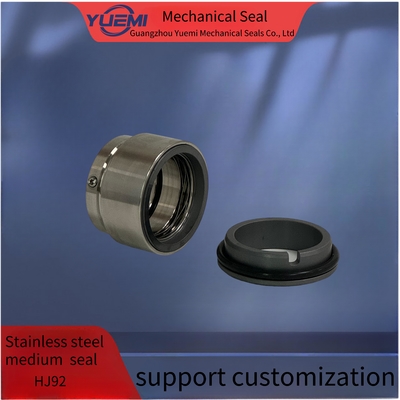

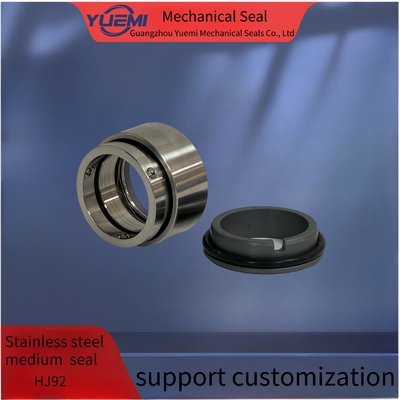

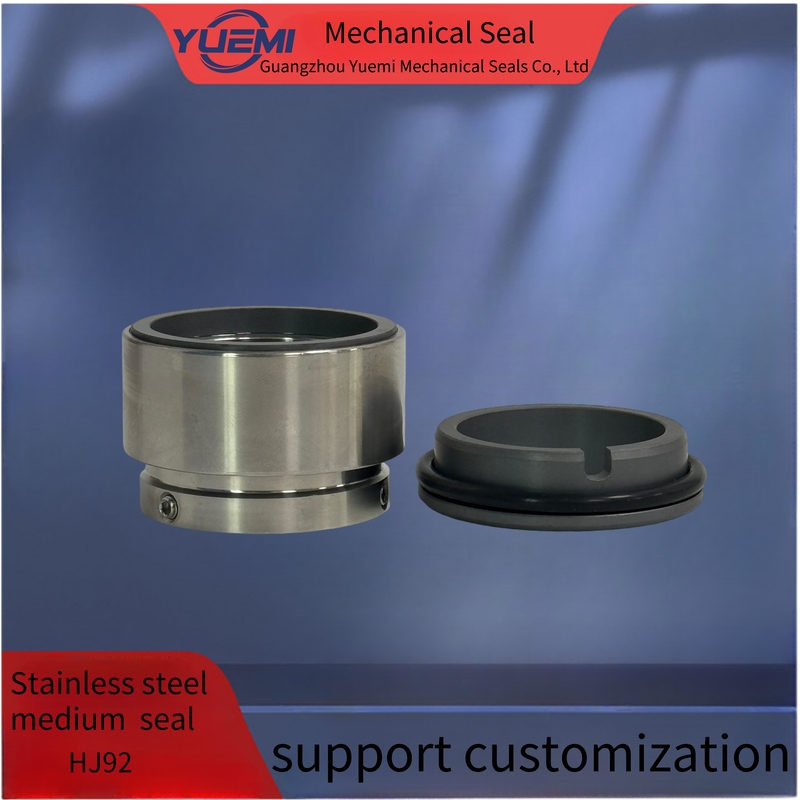

HJ92N Pompa di molla a onde in acciaio inossidabile medio Sigillo meccanico

HJ92 di acciaio inossidabile tenuta meccanica media non in equilibrio

Sigillo unico / Sballato / Indipendente dalla direzione di rotazione / Prodotto protetto da molla / Conformemente alla norma DIN 24960*

Le guarnizioni meccaniche della serie HJ92N sono progettate per supporti contenenti solidi o ad alta viscosità, ad es. zucchero, carta, industria delle acque reflue.Non c'è nessun blocco che renda il design robusto e affidabile.

Per il funzionamento prolungato sotto vuoto è necessario provvedere ad un'attesa di scarico sul lato atmosferico.Movimenti assiali.5 mm

Preparazione:
1. L'albero di diametro esterno è entro la tolleranza +-0,05 mm
2. Flusso dell'albero < 0,1 mm
3. Galleggiamento di fine albero < 0,13 mm
4, senza bordi taglienti sull' albero sopra l' anello
Nota:
Durante l'installazione, non graffiare o danneggiare l'anello. Se qualcosa è danneggiato, si prega di contattarci per sostituirlo.
Installazione in strutture:
1. L'intero set di sigillo della cartuccia è pulito e ha superato con esattezza l'esame delle perdite prima della vendita.Per evitare danni, non smontare e pulire nuovamente le parti prima di ripararle.

2 La distanza di montaggio tra la tenuta e l'albero è di dl h6 0.8Il diametro esterno dell'albero nella posizione della vite deve essere di 0,2 mm in meno,resistendo al tiraggio eccessivo della vite.Lubrificare l'albero con olio

3- inserire il sigillo della cartuccia nella camera della pompa, quindi:
A: Stringere i quattro bulloni a vite delle flange, assicurando che il mezzo porti all'apertura "G" nella posizione superiore
B: fissare più strettamente le viti e posizionare il manico dell'albero sull'albero.
C: Rimuovere quattro targhe di misura.
Disassemblare.
D: Collegare il tubo di iniezione di lead_in medio con il foro "G" per allontanare il calore di attrito e
Sciacquare la camera di tenuta quando la pompa è in funzione.
Nota:
Per completare l'installazione, girando l'albero a mano per verificare la rotazione, si è scoperto che il sigillo non era stato installato correttamente.
