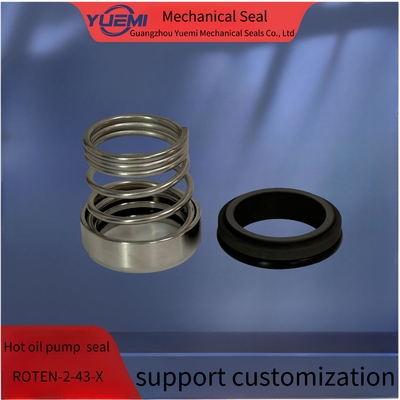

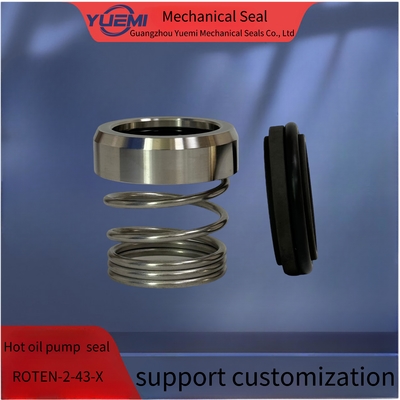

551 Pompa di olio caldo a gru Sigillo meccanico medio ROTEN-2-43-X Grafite acciaio inossidabile

Parametri di funzionamento:

Pressione di lavoro: non superiore a 0,8 MPa

Temperatura di funzionamento: - 20°C - 180°C

Velocità lineare: non superiore a 10 m/s


Materiale:

La superficie di tenuta dell'anello mobile: SS316L/carburo di silicio/carburo di tungsteno

Superficie di tenuta dell'anello fisso: grafite/carburo di silicio/carburo di tungsteno

Sigillazione ausiliaria: gomma nitrile/gomma fluorinata/monomero di propilene diene di etilene/politetrafluoroetilene/gomma perfluoroetere

Sorgente: SS304/SS316

Parti metalliche: 410S/SS304/SS316/SS316L

Medio: olio, acqua, acido debole, base debole e alcuni solventi organici.



Personalizzabile:Contattaci per fornire le tue esigenze di personalizzazione.

Preparazione:
1. L'albero di diametro esterno è entro la tolleranza +-0,05 mm
2. Flusso dell'albero < 0,1 mm
3. Galleggiamento di fine albero < 0,13 mm
4, senza bordi taglienti sull' albero sopra l' anello
Nota:
Durante l'installazione, non graffiare o danneggiare l'anello. Se qualcosa è danneggiato, si prega di contattarci per sostituirlo.
Installazione in strutture:
1. L'intero set di sigillo della cartuccia è pulito e ha superato con esattezza l'esame delle perdite prima della vendita.Per evitare danni, non smontare e pulire nuovamente le parti prima di ripararle.

2 La distanza di montaggio tra la tenuta e l'albero è di dl h6 0.8Il diametro esterno dell'albero nella posizione della vite deve essere di 0,2 mm in meno,resistendo al tiraggio eccessivo della vite.Lubrificare l'albero con olio

3- inserire il sigillo della cartuccia nella camera della pompa, quindi:
A: Stringere i quattro bulloni a vite delle flange, assicurando che il mezzo porti all'apertura "G" nella posizione superiore
B: fissare più strettamente le viti e posizionare il manico dell'albero sull'albero.
C: Rimuovere quattro targhe di misura.
Disassemblare.
D: Collegare il tubo di iniezione di lead_in medio con il foro "G" per allontanare il calore di attrito e
Sciacquare la camera di tenuta quando la pompa è in funzione.
Nota:
Per completare l'installazione, girando l'albero a mano per verificare la rotazione, si è scoperto che il sigillo non era stato installato correttamente.
