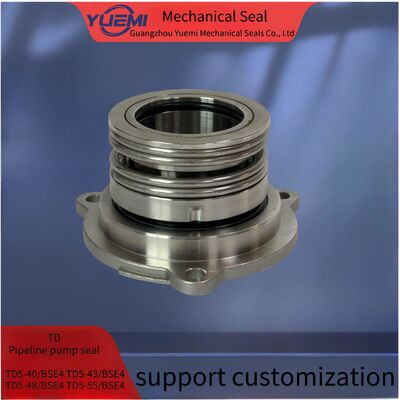

Guarnizione meccanica per pompa CNP da 16 mm, confezione TD5-40/43/48/55/BSE4
Guarnizione meccanica per pompa di circolazione acqua per condizionamento centralizzato CNP TD, confezione TD5-40/43/48/55/BSE4
Parametri Tecnici
| Parametro |
Specifiche |
| Temperatura |
-30°C ~ +200°C |
| Pressione |
≤1,2 MPa |
| Velocità |
≤10 m/s |
| Fluido |
Acque reflue |
Materiali
| Componente |
Materiale |
| Anello rotante |
TC/VIT |
| Anello fisso |
TC/VIT |
| Molla |
SUS304/SUS316 |
| Sede fissa |
SUS304/SUS316 |
| Sigillo secondario |
FKM/EPDM |
| Supporto anello rotante |
SUS304/SUS316 |
Requisiti di preparazione
- Tolleranza diametro esterno albero: ±0,05 mm
- Gioco radiale albero: <0,1 mm
- Gioco assiale albero: <0,13 mm
- Nessun bordo tagliente sull'albero sopra l'O-ring
Nota importante: Durante l'installazione, non graffiare o danneggiare l'O-ring. Se un componente è danneggiato, contattateci per la sostituzione.
Istruzioni di installazione
La guarnizione a cartuccia completa viene pulita e sottoposta a prova di tenuta prima della vendita. Per evitare danni, non smontare e pulire nuovamente le parti prima dell'installazione.
Specifiche di montaggio
La tolleranza di montaggio tra la guarnizione e l'albero è dl h6 0,8. Dovrebbe esserci un bordo di guida all'estremità dell'albero. Il diametro esterno dell'albero nella posizione della vite dovrebbe essere 01 0,2 mm più piccolo per resistere al serraggio eccessivo della vite. Lubrificare l'albero con olio.
Passaggi di installazione
- Posizionare la guarnizione a cartuccia nella camera della pompa
- Serrare i quattro bulloni delle flange, assicurandosi che il fluido entri nel foro "G" in posizione superiore
- Serrare le quattro viti di fissaggio e posizionare il manicotto dell'albero sull'albero
- Rimuovere le quattro piastre di calibrazione (conservarle per future installazioni e smontaggi)
- Collegare il tubo di ingresso del fluido con il foro "G" per spurgare il calore da attrito e raffreddare la camera della guarnizione durante il funzionamento della pompa
Controllo post-installazione: Dopo l'installazione completa, ruotare l'albero a mano per verificare la rotazione. Se l'albero non ruota liberamente, la guarnizione è stata installata in modo errato.
