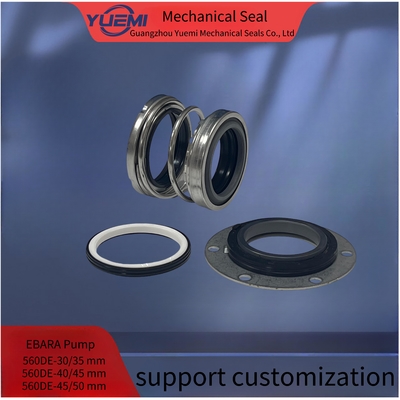

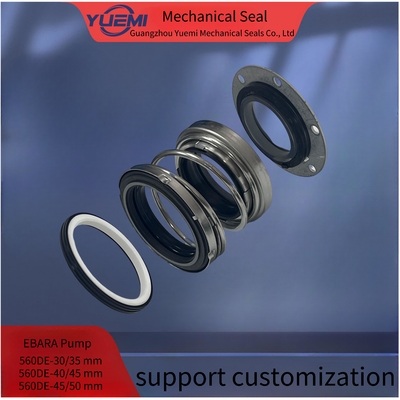

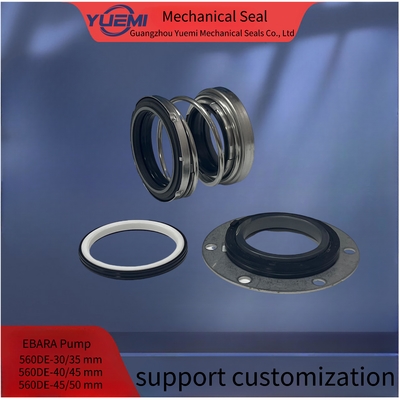

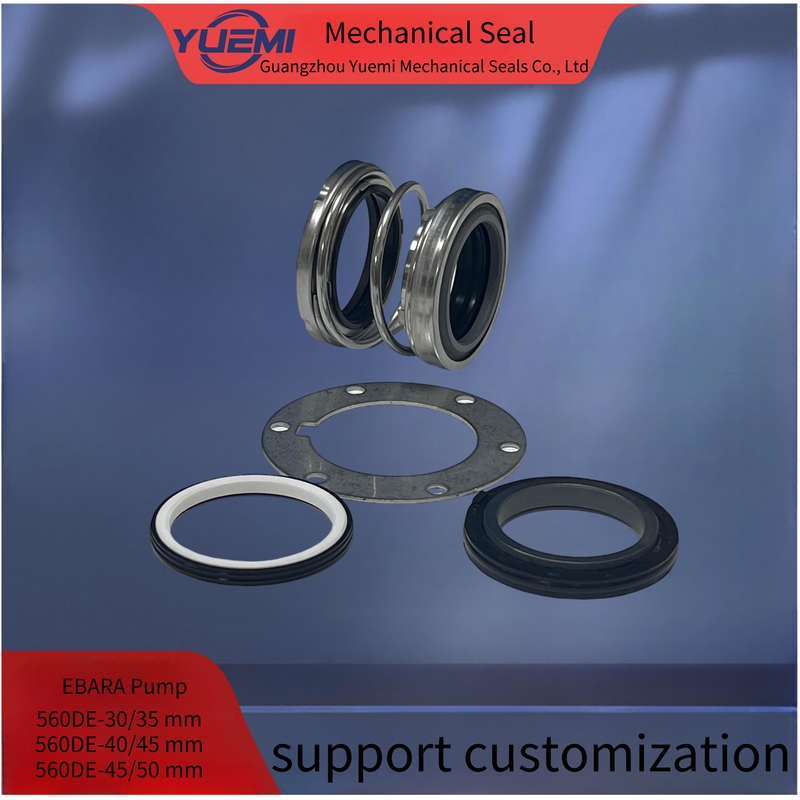

Combinazione sommergibile WQ EBARA Sigillo meccanico 560DA-45A Per pompa di scarico
Applicazione tabella di accoppiamento del modello di pompa dell'acqua
| Modello |
d1 |
d2 |
d3 |
d7 |
8P |
d9 |
D1 |
D2 |
T |
L1 |
L2 |
L3 |
h1 |
h2 |
| 560DE-30 |
30 |
35 |
47 |
50 |
63 |
73 |
48 |
53.7 |
60 |
48 |
8.5 |
5.5 |
16 |
12.5 |
| 560DE-40 |
40 |
45 |
57 |
60 |
73 |
83 |
62 |
63.7 |
68 |
48 |
8.5 |
5.5 |
18 |
12.5 |
| 560DE-45 |
45 |
50 |
62 |
67 |
80 |
90 |
66 |
69.4 |
78 |
50.5 |
10 |
5.5 |
17.5 |
12.5 |
Parametri tecnici
| Temperatura |
-30°C~+200°C |
| pressione |
≤ 1 Mp a |
| Velocità |
≤ 12 m/s |
| Medio |
pompa di scarico |
Materiale
| Anello rotante |
SIC CAR CE TC |
| Anello fisso |
SIC CAR CE TC
|
| Primavera |
SUS304/SUS316 |
| Sedile fisso |
SUS304/SUS316 |
| Sigillo secondario |
Fkm/EPDM
|
| Tenitore per anello rotativo |
SUS304/SUS316 |
Preparazione:
1. L'albero di diametro esterno è entro la tolleranza +-0,05 mm
2. Flusso dell'albero < 0,1 mm
3. Galleggiamento di fine albero < 0,13 mm
4, senza bordi taglienti sull' albero sopra l' anello
Nota:
Durante l'installazione, non graffiare o danneggiare l'anello. Se qualcosa è danneggiato, si prega di contattarci per sostituirlo.
Installazione in strutture:
1. L'intero set di sigillo della cartuccia è pulito e ha superato con esattezza l'esame delle perdite prima della vendita.Per evitare danni, non smontare e pulire nuovamente le parti prima di ripararle.
2 La distanza di montaggio tra la tenuta e l'albero è di dl h6 0.8Il diametro esterno dell'albero nella posizione della vite deve essere di 0,2 mm in meno,resistendo al tiraggio eccessivo della vite.Lubrificare l'albero con olio
3- inserire il sigillo della cartuccia nella camera della pompa, quindi:
A: Stringere i quattro bulloni a vite delle flange, assicurando che il mezzo porti all'apertura "G" nella posizione superiore
B: fissare più strettamente le viti e posizionare il manico dell'albero sull'albero.
C: Rimuovere quattro targhe di misura.
Disassemblare.
D: Collegare il tubo di iniezione di lead_in medio con il foro "G" per allontanare il calore di attrito e
Sciacquare la camera di tenuta quando la pompa è in funzione.
Nota:
Per completare l'installazione, girando l'albero a mano per verificare la rotazione, si è scoperto che il sigillo non era stato installato correttamente.
