Dettagli:
|
| Segno di traccia: | YUEMI | Funzione: | Pompa Ebara |
|---|---|---|---|
| Sostegno: | Personalizzazione non standard | Diametro dell'albero: | Ebara-16 mm |
| prestazioni: | Usura e corrosione | Stile: | Primavera singola |
| Evidenziare: | Sigillo meccanico Ebara da 20 mm,Sigillo meccanico Ebara da 16 mm,Sigillo meccanico della pompa di ebara bilanciata |
||

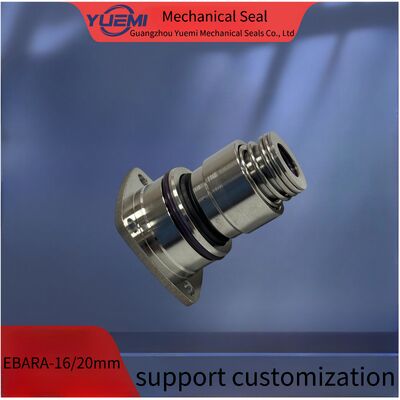

Sigillo meccanico EBARA da 25 mm per pompe EVMS, EVMSG
Materiale:SIC/SIC/Fkm/304
Dimensione dell'albero: 12 mm 16 mm 25 mm
Sono disponibili sigilli meccanici per altre pompe della serie Ebara:
Modello di pompa:
JES - JE, JESX - JEX/AGA - AGC/CD, CDX, 2CDX/DWO, DWC/CM ((A-B-C-D) - CMR, CDA
PRA - PRN/SWS - SWT/COMPACT/MATRIX/CVM/MULTIGO/HVM/EVMG, EVM, EVML/
3M SERIE, 3S SERIE, 3P SERIE, 3PF SERIE/3LM SERIE, 3LS SERIE, 3LP SERIE, 3LPF SERIE
3D SERIES, 3DS SERIES, 3DP SERIES/MD, SB3, WINNER 4N, 4BHS, IDROGO
SF6, 6BHE(L), 8BHE(L) /OPTIMA, BEST ONE - BEST ONE VOX/BEST 2-5, RIGHT/DW - DW VOX
DS-DSF, DVS, DML-DMLV, DMLF-DMLVF, DL (W/C), DRD, EBAMIX, DRS/DUMPER
D TANK, BEST BOX, SANIRELEV 11&22/Ego, Ego T, Ego ER, Ego B/MR B/MR S/LPS/ELINE, ELINED, LPC, LPCD
Parametri tecnici
| Temperatura | -30°C~+180°C |
| pressione | ≤ 2Mp a |
| Velocità | ≤ 12 m/s |
| Medio | Prodotti chimici |
Materiale
| Anello rotante | SIC CAR CE TC |
| Anello fisso |
SIC CAR CE TC |
| Primavera | SUS304/SUS316 |
| Sedile fisso | SUS304/SUS316 |
| Sigillo secondario |
Fkm/EPDM |
| Tenitore per anello rotativo | SUS304/SUS316 |
Preparazione:
1. L'albero di diametro esterno è entro la tolleranza +-0,05 mm
2. Flusso dell'albero < 0,1 mm
3. Galleggiamento di fine albero < 0,13 mm
4, senza bordi taglienti sull' albero sopra l' anello
Nota:
Durante l'installazione, non graffiare o danneggiare l'anello. Se qualcosa è danneggiato, si prega di contattarci per sostituirlo.
Installazione in strutture:
1. L'intero set di sigillo della cartuccia è pulito e ha superato con esattezza l'esame delle perdite prima della vendita.Per evitare danni, non smontare e pulire nuovamente le parti prima di ripararle.
2 La distanza di montaggio tra la tenuta e l'albero è di dl h6 0.8Il diametro esterno dell'albero nella posizione della vite deve essere di 0,2 mm in meno,resistendo al tiraggio eccessivo della vite.Lubrificare l'albero con olio
3- inserire il sigillo della cartuccia nella camera della pompa, quindi:
A: Stringere i quattro bulloni a vite delle flange, assicurando che il mezzo porti all'apertura "G" nella posizione superiore
B: fissare più strettamente le viti e posizionare il manico dell'albero sull'albero.
C: Rimuovere quattro targhe di misura.
Disassemblare.
D: Collegare il tubo di iniezione di lead_in medio con il foro "G" per allontanare il calore di attrito e
Sciacquare la camera di tenuta quando la pompa è in funzione.
Nota:
Per completare l'installazione, girando l'albero a mano per verificare la rotazione, si è scoperto che il sigillo non era stato installato correttamente.
