Dettagli:
|
| Segno di traccia: | YUEMI | Pompa: | confezione di prodotti chimici o chimici |
|---|---|---|---|
| Diametro dell'albero: | Blackmer-45mm | Sigillazione secondaria: | CA SIC |
| Diametro dell'albero: | 45MM | Faccia di tenuta: | Carbonio, carburo di silicio, carburo di tungsteno |
| Vantaggi: | Facile da installare | Materiale di molla: | acciaio inossidabile |
| Velocità: | fino a 3000 giri/min. | Temperatura di funzionamento: | Fino a 200°C |
| sigillo secondario: | Nitrile, EPDM, Fkm | Materiale: | acciaio inossidabile |
| Produttore: | YUEMI | ||
| Evidenziare: | Sigilli meccanici industriali più neri,Sottili meccanici industriali da 45 mm,Sigillo meccanico Blackmer 45 mm |
||
|

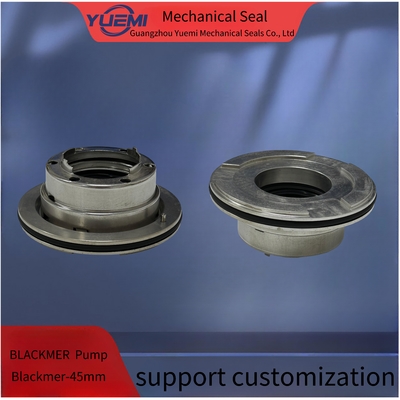

Sigillo meccanico della pompa Blackmer per la pompa Blackmer X,GX,TX3
|
||
|
Condizioni operative
|
Dimensione
|
Materiale
|
|
Temperatura:
-40oC a 220oC a seconda dell'elastomero
|
35 mm, 45 mm, 55 mm
|
Faccia: CAR
|
|
Pressione:Fino a 25 bar
|
Sede: SIC
|
|
|
Velocità:Fino a 20 m/s
|
Elastomero: Vit
|
|
|
Fatto di finitura / galleggiamento assiale: ± 1,0 mm
|
Altre parti metalliche: SS316, SS304
|
|
Preparazione:
1. L'albero di diametro esterno è entro la tolleranza +-0,05 mm
2. Flusso dell'albero < 0,1 mm
3. Galleggiamento di fine albero < 0,13 mm
4, senza bordi taglienti sull' albero sopra l' anello
Nota:
Durante l'installazione, non graffiare o danneggiare l'anello. Se qualcosa è danneggiato, si prega di contattarci per sostituirlo.
Installazione in strutture:
1. L'intero set di sigillo della cartuccia è pulito e ha superato con esattezza l'esame delle perdite prima della vendita.Per evitare danni, non smontare e pulire nuovamente le parti prima di ripararle.
2 La distanza di montaggio tra la tenuta e l'albero è di dl h6 0.8Il diametro esterno dell'albero nella posizione della vite deve essere di 0,2 mm in meno,resistendo al tiraggio eccessivo della vite.Lubrificare l'albero con olio
3- inserire il sigillo della cartuccia nella camera della pompa, quindi:
A: Stringere i quattro bulloni a vite delle flange, assicurando che il mezzo porti all'apertura "G" nella posizione superiore
B: fissare più strettamente le viti e posizionare il manico dell'albero sull'albero.
C: Rimuovere quattro targhe di misura.
Disassemblare.
D: Collegare il tubo di iniezione di lead_in medio con il foro "G" per allontanare il calore di attrito e
Sciacquare la camera di tenuta quando la pompa è in funzione.
Nota:
Per completare l'installazione, girando l'albero a mano per verificare la rotazione, si è scoperto che il sigillo non era stato installato correttamente.
Desideriamo sinceramente cooperare con i clienti per fornire prodotti di alta qualità e di qualità. Crediamo di poter stabilire una lunga e duratura relazione di cooperazione che sia la chiave per il successo.
