Dettagli:
|
| Segno di traccia: | YM | Diametro dell'albero: | CDLC-12 mm |
|---|---|---|---|
| Sigillazione secondaria: | CA SIC | Parole chiave: | per il sigillo meccanico Grundfos |
| Tipo: | Sigillo meccanico | ||
| Evidenziare: | Sigillazione meccanica dell'albero CDMF,Sigillo meccanico dell'albero da 12 mm,Sigillo meccanico a molle CDMF |
||

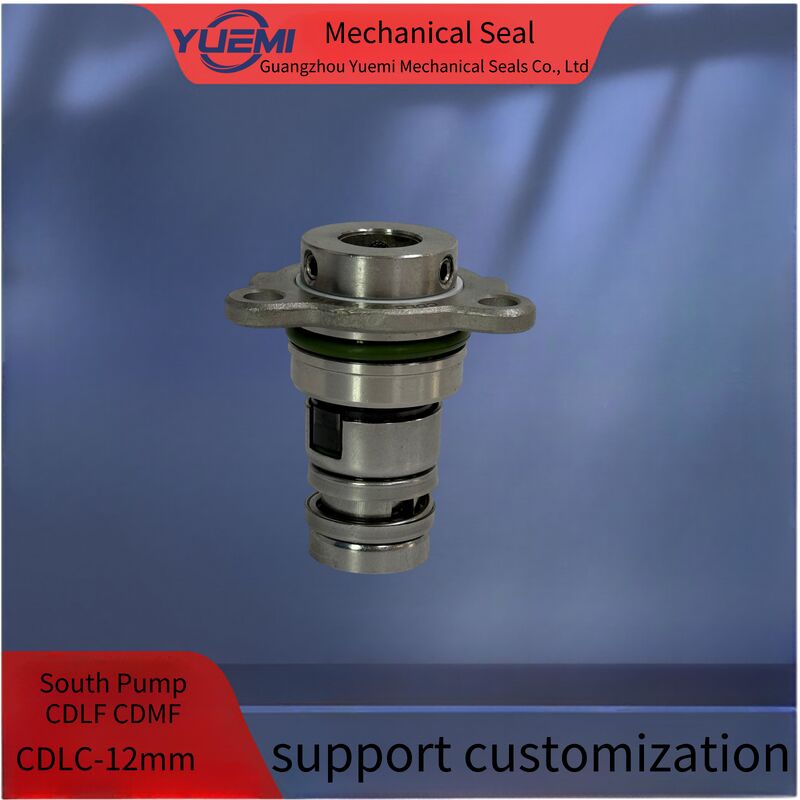

CNP CDLF CDMF Sud Pompa idrica in acciaio inossidabile Verticale pompa multi-stadio Sigillo meccanico CDLC-12mm
Applicazione tabella di accoppiamento del modello di pompa dell'acqua
|
Modello |
P | D | D1 | D2 | D3 | L | L1 | L2 |
| CR-12 | 12 | 29 | 28.5 | 22.1 | 42 | 52.5 | 19 | 26.5 |
| CR-16 | 16 | 34 | 33.5 | 27 | 47 | 56 | 20 | 29 |
| CR-22 | 22 | 50 | / | 40.5 | / | 70.5 | 25.5 | 35 |
|
Temperatura
|
-20°C a 200°C, a seconda dell'elastomero
|
|
Pressione
|
Fino a 25 bar
|
|
Velocità
|
Fino a 20 m/s
|
|
Dimensioni
|
16 mm, 22 mm.
|
|
Faccia
|
Carbon, SiC, TC
|
|
Sedile
|
SiC, TC
|
|
O-ring
|
NBR, EPDM, Fkm, Aflas, Kalrez, Chemraz ecc.
|
|
Primavera
|
SS304, SS316
|
|
Parti metalliche
|
SS304, SS316
|
Preparazione:
1. L'albero di diametro esterno è entro la tolleranza +-0,05 mm
2. Flusso dell'albero < 0,1 mm
3. Galleggiamento di fine albero < 0,13 mm
4, senza bordi taglienti sull' albero sopra l' anello
Nota:
Durante l'installazione, non graffiare o danneggiare l'anello. Se qualcosa è danneggiato, si prega di contattarci per sostituirlo.
Installazione in strutture:
1. L'intero set di sigillo della cartuccia è pulito e ha superato con esattezza l'esame delle perdite prima della vendita.Per evitare danni, non smontare e pulire nuovamente le parti prima di ripararle.
2 La distanza di montaggio tra la tenuta e l'albero è di dl h6 0.8Il diametro esterno dell'albero nella posizione della vite deve essere di 0,2 mm in meno,resistendo al tiraggio eccessivo della vite.Lubrificare l'albero con olio
3- inserire il sigillo della cartuccia nella camera della pompa, quindi:
A: Stringere i quattro bulloni a vite delle flange, assicurando che il mezzo porti all'apertura "G" nella posizione superiore
B: fissare più strettamente le viti e posizionare il manico dell'albero sull'albero.
C: Rimuovere quattro targhe di misura.
Disassemblare.
D: Collegare il tubo di iniezione di lead_in medio con il foro "G" per allontanare il calore di attrito e
Sciacquare la camera di tenuta quando la pompa è in funzione.
Nota:
Per completare l'installazione, girando l'albero a mano per verificare la rotazione, si è scoperto che il sigillo non era stato installato correttamente.
