Pompa d'acqua centrifuga CNP Sigillo meccanico ZS50/65/80/100 ZS-24/BSE4
Specificativi del modello
| Dimensione del modello |
d |
D |
D1 |
L |
L1 |
| ZS-24 |
24 |
39 |
39 |
35 |
10 |
| ZS-32 |
32 |
48 |
46.6 |
51 |
9 |
Visualizzazione del prodotto

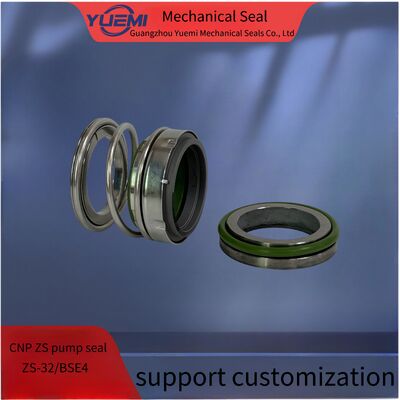

ZS-24/BSE4/BSF4, ZS-32(NG-32)/BSE4/BSF4 Sigilli meccanici per pompe CNP
Pompe compatibili
ZS50-32, ZS65-40, ZS65-50, ZS80-65 Pompe centrifugali orizzontali a uno stadio
Le nostre guarnizioni sono progettate per sostituire le parti originali del produttore dell'attrezzatura.
Dimensioni disponibili
20mm, 48mm, 65mm, 80mm, 90mm, 100mm
Composizione del materiale
Faccia:SiC (carburo di silicio)
Sedile:SiC (carburo di silicio)
O-ring:NBR, EPDM, VIT, Aflas, FEP, Kalrez, Chemraz, ecc.
Primavera:SS304, SS316
Parti metalliche:SS304, SS316
Parametri tecnici
| Parametro |
Specificità |
| Temperatura |
-30°C ~ +200°C |
| Pressione |
≤ 1,2 MPa |
| Velocità |
≤ 10 m/s |
| Medio |
Acqua |
Specificità del materiale
| Componente |
Materiale |
| Anello rotante |
SiC/VIT |
| Anello fisso |
SiC/VIT |
| Primavera |
SUS304/SUS316 |
| Sedile fisso |
SUS304/SUS316 |
| Sigillo secondario |
Fkm/EPDM |
| Tenitore per anello rotativo |
SUS304/SUS316 |
Preparazione dell'installazione
- Tolleranza di diametro esterno dell'albero: ±0,05 mm
- Discarica dell'albero: < 0,1 mm
- Fluttibile della parte finale dell'albero: < 0,13 mm
- Nessun bordo affilato sull'albero sopra l'area dell'anello O
Nota importante:Durante l'installazione, evitare di graffiare o danneggiare l'anello O. Se un componente è danneggiato, contattateci per la sostituzione.
Istruzioni di installazione
Per evitare danni, non smontare e ripulire le parti prima dell' installazione.
L'allungamento tra sigillo e albero è di dl h6 0.8. Assicurarsi che ci sia un bordo di punta all'estremità dell'albero. Il diametro esterno dell'albero nella posizione della vite deve essere di 0,1-0,2 mm più piccolo per evitare un'estrema stretta. Lubrificare l'albero con olio.
Mettere il sigillo della cartuccia nella camera della pompa, quindi:
- Stringere quattro bulloni a vite di flange, assicurandosi che il foro medio principale "G" è nella posizione superiore
- Stringere quattro viti impostate per posizionare il manico dell'albero sull'albero
- Rimuovere quattro piastre di misura (tenerle per futuri installazioni e smontaggi)
- Collegare il tubo di innesco medio con foro "G" per scaricare il calore di attrito e scaricare la camera di tenuta durante il funzionamento della pompa
Controllo finale:Dopo l'installazione, ruotare l'albero a mano per verificare una rotazione regolare.
