Dettagli:
|
| Segno di traccia: | YUEMI | Funzione: | Pompa dell'acqua |
|---|---|---|---|
| Utilizzatori: | Non equilibrato | Diametro dell'albero: | 25 mm |
| Sigillazione secondaria: | FKM SIC TC | Standard o non standard: | Norme |
| Parole chiave: | tenuta della pompa | Tipo: | Primavera singola |
| Stile: | Sigillo meccanico | ||
| Evidenziare: | 25 mm di pompa d'acqua sigillo meccanico,Pompa dell'acqua a base acida Sigillo meccanico,Sigillo meccanico da 25 mm per pompa d'acqua |
||

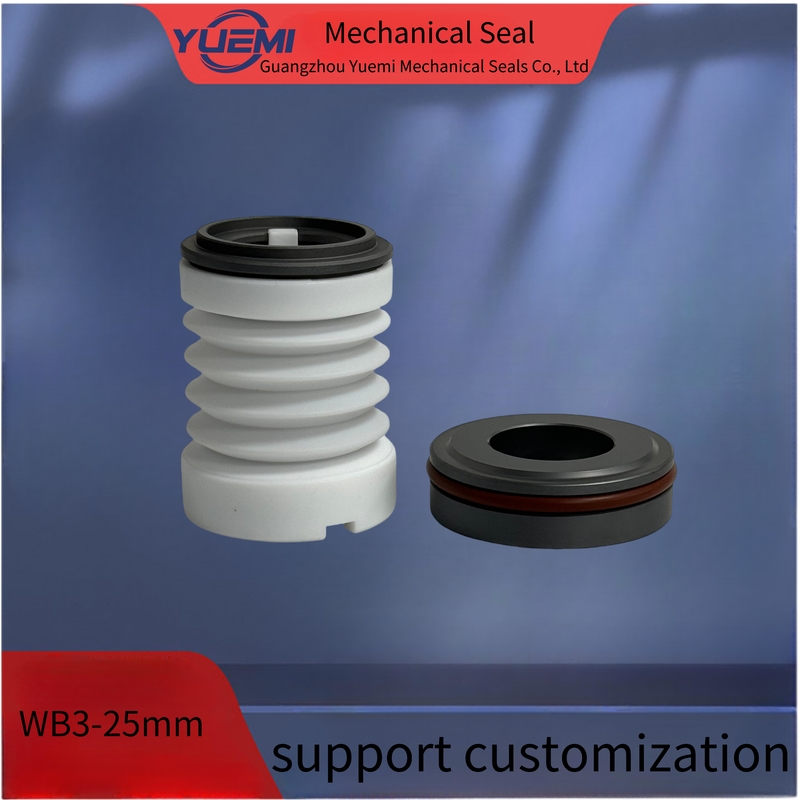

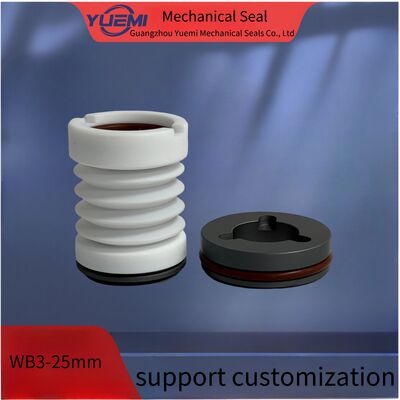

Wb3-25mm PTFE Sottili meccanici per pompe chimiche
1.YUEMI WB3-25 è utilizzato nelle pompe verticali chimiche e nei filtri per liquidi chimici
2I nostri sigilli possono sostituire quelli originali.
3.Applicazione: i sigilli sono utilizzati principalmente nell'acqua pulita, nelle acque reflue
Acqua.Olio.Acido solforico.Acido idrocarbonio,acido fosforico.Acido acetico
acido, acido nitrico e altri fluidi moderatamente corrosivi ecc.
4.Norma:i prodotti sono conformi alle
Din24960.S03069.en12576.AP1682 norme
5.0EM e prodotti personalizzati sono i benvenuti.
6Prezzo di fabbrica, alta qualità, consegna veloce e miglior servizio.
Parametri tecnici
| Temperatura | -30°C~+200°C |
| pressione | ≤ 2Mp a |
| Velocità | ≤ 10 m/s |
| Medio | acqua |
Materiale
| Anello rotante |
SiC/VIT |
| Anello fisso |
SiC/VIT |
| Primavera | SUS304/SUS316 |
| Sedile fisso | SUS304/SUS316 |
| Sigillo secondario |
Fkm/EPDM |
| Tenitore per anello rotativo | SUS304/SUS316 |
Preparazione:
1. L'albero di diametro esterno è entro la tolleranza +-0,05 mm
2. Flusso dell'albero < 0,1 mm
3. Galleggiamento di fine albero < 0,13 mm
4, senza bordi taglienti sull' albero sopra l' anello
Nota:
Durante l'installazione, non graffiare o danneggiare l'anello. Se qualcosa è danneggiato, si prega di contattarci per sostituirlo.
Installazione in strutture:
1. L'intero set di sigillo della cartuccia è pulito e ha superato con esattezza l'esame delle perdite prima della vendita.Per evitare danni, non smontare e pulire nuovamente le parti prima di ripararle.
2 La distanza di montaggio tra la tenuta e l'albero è di dl h6 0.8Il diametro esterno dell'albero nella posizione della vite deve essere di 0,2 mm in meno,resistendo al tiraggio eccessivo della vite.Lubrificare l'albero con olio
3- inserire il sigillo della cartuccia nella camera della pompa, quindi:
A: Stringere i quattro bulloni a vite delle flange, assicurando che il mezzo porti all'apertura "G" nella posizione superiore
B: fissare più strettamente le viti e posizionare il manico dell'albero sull'albero.
C: Rimuovere quattro targhe di misura.
Disassemblare.
D: Collegare il tubo di iniezione di lead_in medio con il foro "G" per allontanare il calore di attrito e
Sciacquare la camera di tenuta quando la pompa è in funzione.
Nota:
Per completare l'installazione, girando l'albero a mano per verificare la rotazione, si è scoperto che il sigillo non era stato installato correttamente.
