BT-AR 155-10mm-40mm Serie sigillo meccanico O-anello sigillo anello fisso

- Sì.

sigilli in magazzino pronti per una consegna rapida

Fornisce eccellente qualità a un prezzo competitivo

Applicazione tabella di accoppiamento del modello di pompa dell'acqua

·Spring e altre parti ((SUS304/SUS316)

sigillo meccanico di tipo YM155 con molla conica e costruzione di spinta a anello O, le parti metalliche prodotte da Stamping.Il prezzo competitivo e l'ampia gamma di applicazioni hanno reso il YM155 un sigillo di produzione di massa.

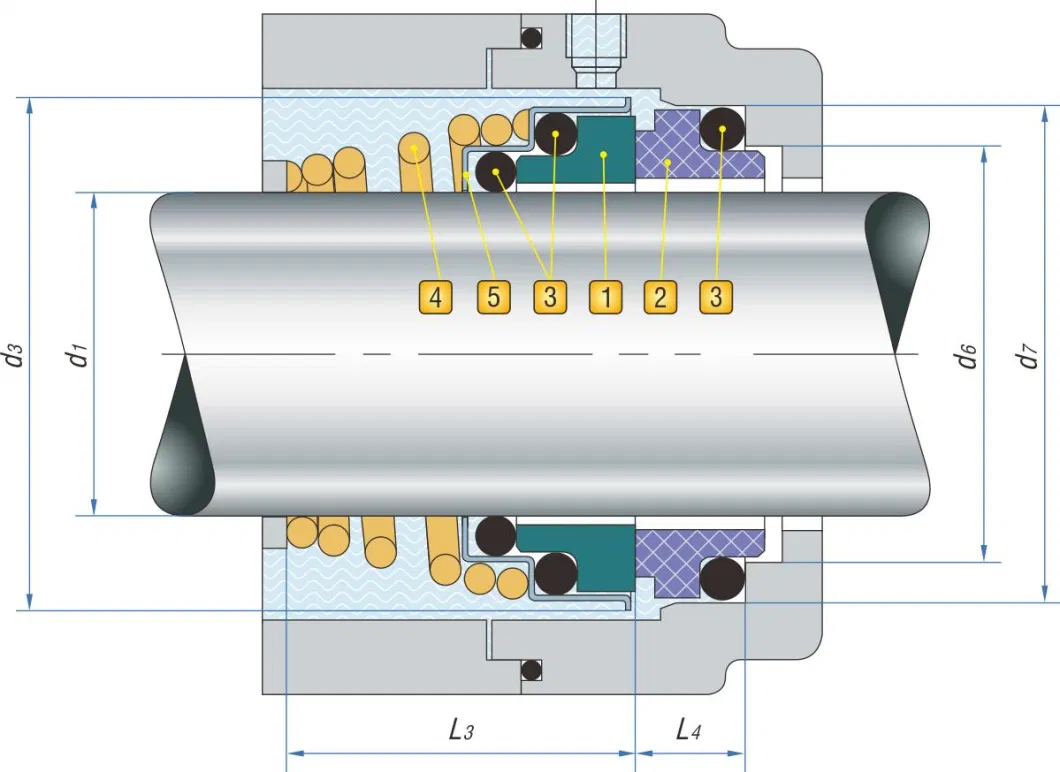

1- Faccia rotante

Carbonio pressato a caldo

Grafite di carbonio, impregnata di resina

Sic RBSIC con legame di reazione

Carburo di silicio sinterizzato SSlC

2. Sedile fisso

Ceramica di ossido di alluminio

Sic RBSIC con legame di reazione

Carburo di silicio sinterizzato SSlC

3.Sigillo ausiliario

Fuorocarburo gommaFKM

EPDM di gomma di etileno-propilene

Perfluorocarburo gomma FFKM

4Primavera.

Acciaio GrNi (AS1304)
Acciaio GrNiMo (AlS1316)

5. Parti metalliche

Acciaio (304) (316)

Parametri tecnici

Materiale

Preparazione:
1. L'albero di diametro esterno è entro la tolleranza +-0,05 mm
2. Flusso dell'albero < 0,1 mm
3. Galleggiamento di fine albero < 0,13 mm
4, senza bordi taglienti sull' albero sopra l' anello

Nota:
Durante l'installazione, non graffiare o danneggiare l'anello. Se qualcosa è danneggiato, si prega di contattarci per sostituirlo.

Installazione in strutture:
1. L'intero set di sigillo della cartuccia è pulito e ha superato con esattezza l'esame delle perdite prima della vendita.Per evitare danni, non smontare e pulire nuovamente le parti prima di ripararle.

2 La distanza di montaggio tra la tenuta e l'albero è di dl h6 0.8Il diametro esterno dell'albero nella posizione della vite deve essere di 0,2 mm in meno,resistendo al tiraggio eccessivo della vite.Lubrificare l'albero con olio

3- inserire il sigillo della cartuccia nella camera della pompa, quindi:
A: Stringere i quattro bulloni a vite delle flange, assicurando che il mezzo porti all'apertura "G" nella posizione superiore

B: fissare più strettamente le viti e posizionare il manico dell'albero sull'albero.
C: Rimuovere quattro targhe di misura.
Disassemblare.
D: Collegare il tubo di iniezione di lead_in medio con il foro "G" per allontanare il calore di attrito e
Sciacquare la camera di tenuta quando la pompa è in funzione.

Nota:
Per completare l'installazione, girando l'albero a mano per verificare la rotazione, si è scoperto che il sigillo non era stato installato correttamente.
