Dettagli:
|
| Pompa: | Sigillo della pompa sanitaria della pompa alimentare | Diametro dell'albero: | AFL-25mm -30mm |
|---|---|---|---|
| Sostituzione: | Pompe Alfaval Lkh serie pompa | ||
| Evidenziare: | Sigillo meccanico della pompa alimentare,di larghezza non superiore a 20 mm |
||
- Sì.
sigilli in magazzino pronti per una consegna rapida
Fornisce eccellente qualità a un prezzo competitivo

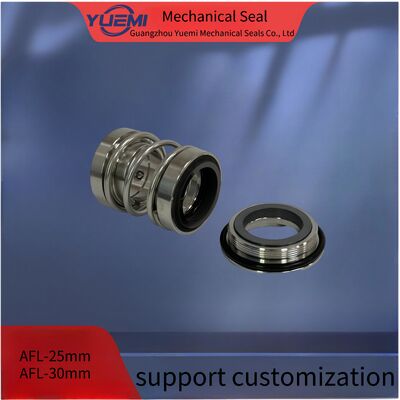

Sigillo YM Tipo AFL-25 può essere utilizzato nelle pompe AlfaLaval®
Pompa della serie LKH
Parametri tecnici
| Temperatura | -30°C~+200°C |
| pressione | ≤ 1 Mp a |
| Velocità | ≤ 12 m/s |
| Medio | Pompa sanitaria pompa alimentare |
Materiale
| Anello rotante | SIC CAR CE TC |
| Anello fisso |
SIC CAR CE TC |
| Primavera | SUS304/SUS316 |
| Sedile fisso | SUS304/SUS316 |
| Sigillo secondario |
Fkm/EPDM |
| Tenitore per anello rotativo | SUS304/SUS316 |
Preparazione:
1. L'albero di diametro esterno è entro la tolleranza +-0,05 mm
2. Flusso dell'albero < 0,1 mm
3. Galleggiamento di fine albero < 0,13 mm
4, senza bordi taglienti sull' albero sopra l' anello
Nota:
Durante l'installazione, non graffiare o danneggiare l'anello. Se qualcosa è danneggiato, si prega di contattarci per sostituirlo.
Installazione in strutture:
1. L'intero set di sigillo della cartuccia è pulito e ha superato con esattezza l'esame delle perdite prima della vendita.Per evitare danni, non smontare e pulire nuovamente le parti prima di ripararle.
2 La distanza di montaggio tra la tenuta e l'albero è di dl h6 0.8Il diametro esterno dell'albero nella posizione della vite deve essere di 0,2 mm in meno,resistendo al tiraggio eccessivo della vite.Lubrificare l'albero con olio
3- inserire il sigillo della cartuccia nella camera della pompa, quindi:
A: Stringere i quattro bulloni a vite delle flange, assicurando che il mezzo porti all'apertura "G" nella posizione superiore
B: fissare più strettamente le viti e posizionare il manico dell'albero sull'albero.
C: Rimuovere quattro targhe di misura.
Disassemblare.
D: Collegare il tubo di iniezione di lead_in medio con il foro "G" per allontanare il calore di attrito e
Sciacquare la camera di tenuta quando la pompa è in funzione.
Nota:
Per completare l'installazione, girando l'albero a mano per verificare la rotazione, si è scoperto che il sigillo non era stato installato correttamente.
