Dettagli:
|
| Funzione: | Pompa dell'acqua | Diametro dell'albero: | EA520 |
|---|---|---|---|
| Sigillazione secondaria: | Fkm NBR EPDM CE SIC | Parole chiave: | Pompa d'acqua Bellows |
| Evidenziare: | Sigillo meccanico di pompa d'acqua su misura,EA520 Sigillo meccanico della pompa dell'acqua,EA520 folio sigillo meccanico |
||

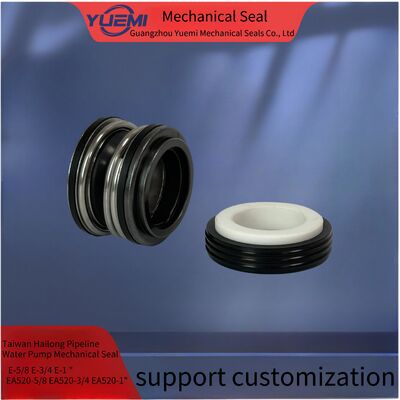

Bellows pompa d'acqua sigillo meccanico E-5/8 E-3/4 E-1 "EA520-5/8 EA520-3/4 EA520-1"
| Modello | d1 ((inch) | d7 | d3 | d6 | d2 | 11 | 13 |
| E-5/16" | 7.925 | 25.400 | 27.00 | 16.00 | 20.63 | 24.60 | 8.0 |
| E-3/8" | 9.520 | 22.225 | 23.80 | 14.30 | 17.42 | 22.22 | 6.2 |
| E-1/2" | 12.700 | 25.400 | 26.97 | 17.45 | 20.63 | 22.80 | 6.2 |
| E-5/8" | 15.875 | 30.100 | 30.94 | 20.63 | 23.80 | 26.50 | 8.7 |
| E-5/8"H | 15.875 | 31.750 | 30.94 | 20.63 | 23.80 | 30.00 | 10.3 |
| E-5/8"K | 15.875 | 31.750 | 30.94 | 20.63 | 23.80 | 28.50 | 10.3 |
| E-3/4"H | 19.050 | 34.925 | 34.11 | 23.80 | 26.87 | 30.00 | 10.3 |
| E-3/4"C | 19.050 | 34.925 | 34.11 | 23.80 | 26.87 | 28.50 | 10.3 |
| E-1" | 25.400 | 41.275 | 42.85 | 30.15 | 33.33 | 31.73 | 11.1 |
| E-11/8" | 28.575 | 44.45 | 46.00 | 33.50 | 36.50 | 31.75 | 11.1 |
Parametri tecnici
| Temperatura | -30°C~+200°C |
| pressione | ≤ 2Mp a |
| Velocità | ≤ 10 m/s |
| Medio | acqua |
Materiale
| Anello rotante | SiC/VIT |
| Anello fisso | SiC/VIT |
| Primavera | SUS304/SUS316 |
| Sedile fisso | SUS304/SUS316 |
| Sigillo secondario | Fkm/EPDM |
| Tenitore per anello rotativo | SUS304/SUS316 |
Preparazione:
1. L'albero di diametro esterno è entro la tolleranza +-0,05 mm
2. Flusso dell'albero < 0,1 mm
3. Galleggiamento di fine albero < 0,13 mm
4, senza bordi taglienti sull' albero sopra l' anello
Nota:
Durante l'installazione, non graffiare o danneggiare l'anello. Se qualcosa è danneggiato, si prega di contattarci per sostituirlo.
Installazione in strutture:
1. L'intero set di sigillo della cartuccia è pulito e ha superato con esattezza l'esame delle perdite prima della vendita.Per evitare danni, non smontare e pulire nuovamente le parti prima di ripararle.
2 La distanza di montaggio tra la tenuta e l'albero è di dl h6 0.8Il diametro esterno dell'albero nella posizione della vite deve essere di 0,2 mm in meno,resistendo al tiraggio eccessivo della vite.Lubrificare l'albero con olio
3- inserire il sigillo della cartuccia nella camera della pompa, quindi:
A: Stringere i quattro bulloni a vite delle flange, assicurando che il mezzo porti all'apertura "G" nella posizione superiore
B: fissare più strettamente le viti e posizionare il manico dell'albero sull'albero.
C: Rimuovere quattro targhe di misura.
Disassemblare.
D: Collegare il tubo di iniezione di lead_in medio con il foro "G" per allontanare il calore di attrito e
Sciacquare la camera di tenuta quando la pompa è in funzione.
Nota:
Per completare l'installazione, girando l'albero a mano per verificare la rotazione, si è scoperto che il sigillo non era stato installato correttamente.
