Non-equilibrio della pompa chimica, tenuta meccanica della pompa 1527

Serie YM1527, azionato da molla, in funzione della direzione di rotazione dell'albero può girare nel senso orario o antiorario.Offrendo vari anelli rotanti diversi e materiale di sigillo ausiliario al fine di soddisfare le diverse condizioni di utilizzo. ampiamente utilizzati nell'industria marina, tessile, della pasta e della carta, dei compressori di refrigerazione, del trattamento delle acque reflue.

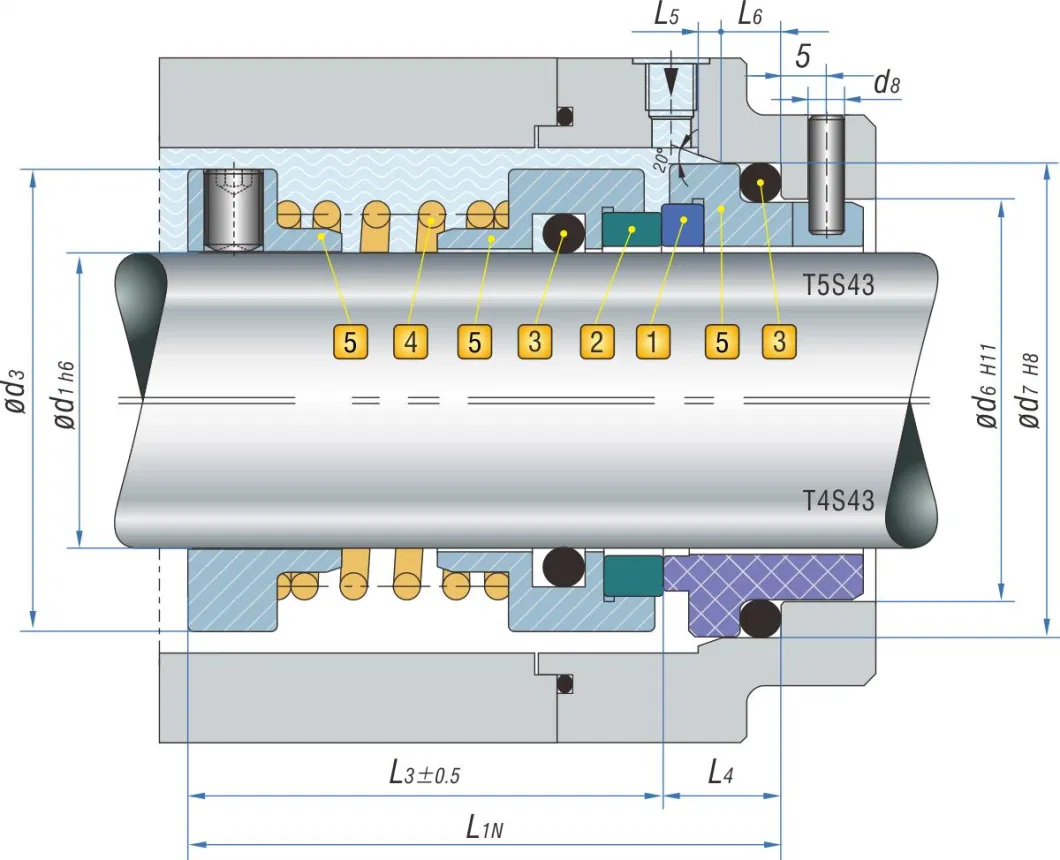

1- Faccia rotante

Sic RBSlC con legame di reazione

Carburo di silicio sinterizzato SSlC

Carburo di tungsteno.Legante di nitrogeno

2. Sedile fisso

Grafite di carbonio, impregnata di resina

Grafite di carbonio, impregnato di antimonio

Sic RBSlC con legame di reazione

Carburo di silicio sinterizzato SSlC

Carburo di tungsteno.Legante di nitrogeno

3.Sigillo ausiliario

Elastomeri ad anello zero

FKM

EPDM

Tetrafluuro di tielenopropilene gomma FEPM

4Primavera.. Parti metalliche

Acciaio GrNi (304)(316)

Preparazione:
1. L'albero di diametro esterno è entro la tolleranza +-0,05 mm
2. Flusso dell'albero < 0,1 mm
3. Galleggiamento di fine albero < 0,13 mm
4, senza bordi taglienti sull' albero sopra l' anello
Nota:
Durante l'installazione, non graffiare o danneggiare l'anello. Se qualcosa è danneggiato, si prega di contattarci per sostituirlo.
Installazione in strutture:
1. L'intero set di sigillo della cartuccia è pulito e ha superato con esattezza l'esame delle perdite prima della vendita.Per evitare danni, non smontare e pulire nuovamente le parti prima di ripararle.

2 La distanza di montaggio tra la tenuta e l'albero è di dl h6 0.8Il diametro esterno dell'albero nella posizione della vite deve essere di 0,2 mm in meno,resistendo al tiraggio eccessivo della vite.Lubrificare l'albero con olio

3- inserire il sigillo della cartuccia nella camera della pompa, quindi:
A: Stringere i quattro bulloni a vite delle flange, assicurando che il mezzo porti all'apertura "G" nella posizione superiore
B: fissare più strettamente le viti e posizionare il manico dell'albero sull'albero.
C: Rimuovere quattro targhe di misura.
Disassemblare.
D: Collegare il tubo di iniezione di lead_in medio con il foro "G" per allontanare il calore di attrito e
Sciacquare la camera di tenuta quando la pompa è in funzione.
Nota:
Per completare l'installazione, girando l'albero a mano per verificare la rotazione, si è scoperto che il sigillo non era stato installato correttamente.
