Dettagli:
|

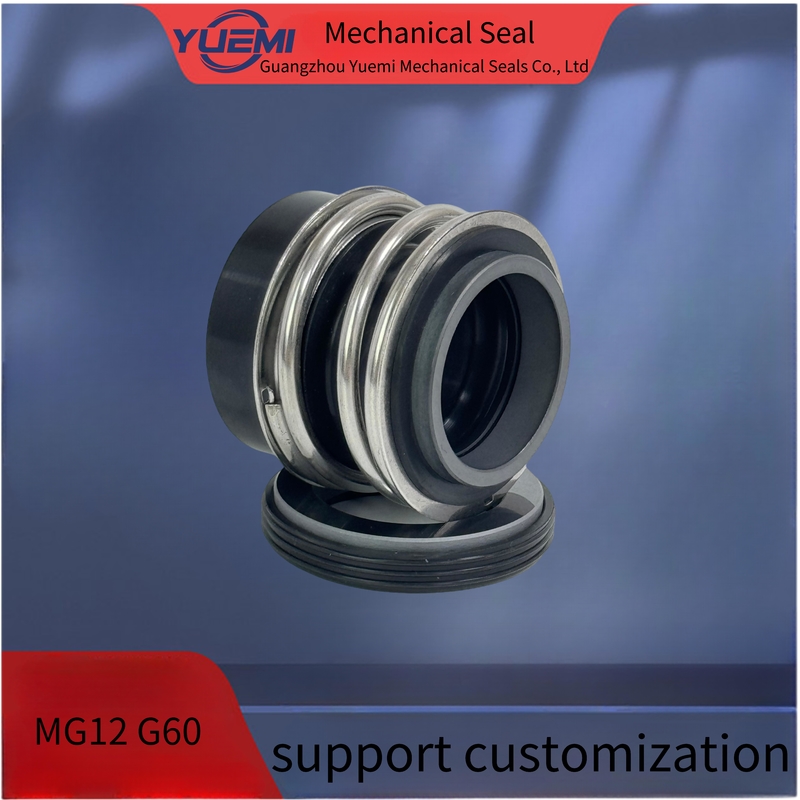

| Segno di traccia: | YUEMI | Funzione: | Sigillo meccanico di gomma per pompa d'acqua |
|---|---|---|---|
| Utilizzatori: | Sigillo meccanico squilibrato | Diametro dell'albero: | MG12 G60 |
| Sigillazione secondaria: | FKM CAR SIC TC CE NBR EPDM | Parole chiave: | Durabile |
| Evidenziare: | Sigilli per pompe centrifughe MG12,Sigilli per pompe centrifughe Borgmann G60,MG12 sigillo meccanico a sottile metallo |
||
| d1 | d3 | d7 | d8 | d7-1 | L3 | L2 | 1 | L4 | L5 MG1 | L6 MG1S20 | 17 MG12 | L8 MG13 |
| 10 | 22 | 21 | 19.2 | 24.6 | 6.5 | 6.5 | 6 | 10 | 14.7 | 25.5 | 26 | 33.5 |
| 12 | 24.5 | 23 | 21.6 | 27.8 | 6.5 | 5.5 | 9 | 10 | 15.2 | 25.5 | 26 | 33.5 |
| 14 | 28 | 25 | 24.6 | 30.95 | 6.5 | 5.5 | 10.5 | 10 | 17.2 | 25.5 | 28.5 | 33.5 |
| 15 | 28 | 27 | 24.6 | 30.95 | 6.5 | 6.5 | 10.5 | 10 | 17.2 | 25.5 | 28.5 | 33.5 |
| 16 | 28 | 27 | 28 | 30.95 | 6.5 | 7.5 | 10.5 | 10 | 17.2 | 25.5 | 28.5 | 33.5 |
| 18 | 31.5 | 33 | 30 | 34.15 | 7.5 | 8 | 10.5 | 11.4 | 19.7 | 25.5 | 30.1 | 37.7 |
| 19 | 36.5 | 35 | 35 | 34.15 | 7.5 | 7.5 | 10.5 | 11.4 | 21.7 | 25.5 | 30.1 | 37.7 |
| 20 | 36.5 | 35 | 35 | 35.7 | 7.5 | 7.5 | 10.5 | 11.4 | 21.7 | 25.5 | 30.1 | 37.7 |
| 22 | 36.5 | 37 | 35 | 37.3 | 7.5 | 7.5 | 10.5 | 11.4 | 21.7 | 25.5 | 30.1 | 37.7 |
| 24 | 42 | 39 | 38 | 40.5 | 7.5 | 7.5 | 10.5 | 11.4 | 22.7 | 25.5 | 32.7 | 42.7 |
| 25 | 42 | 40 | 38 | 40.5 | 7.5 | 7.5 | 10.5 | 11.4 | 23.2 | 25.5 | 32.7 | 42.7 |
| 28 | 48.5 | 43 | 42 | 46.65 | 7.5 | 9 | 12 | 11.4 | 26.7 | 33.5 | 35.2 | 42.7 |
| 30 | 48.5 | 45 | 45 | 50.8 | 7.5 | 10.5 | 12 | 11.4 | 26.7 | 33.5 | 35.2 | 42.7 |
| 32 | 53 | 48 | 48 | 50.8 | 7.5 | 10.5 | 12 | 11.4 | 27.7 | 33.5 | 35.2 | 47.7 |
| 33 | 53 | 48 | 50 | 54 | 7.5 | 11 | 12 | 11.4 | 27.7 | 33.5 | 35.2 | 47.7 |
| 35 | 56.5 | 50 | 52 | 54 | 7.5 | 11 | 12 | 11.4 | 28.7 | 33.5 | 35.2 | 47.7 |
| 38 | 58.5 | 56 | 55 | 57.15 | 9 | 10.5 | 12 | 14 | 30.2 | 33.5 | 36.2 | 46.2 |
| 40 | 61.5 | 58 | 58 | 60.35 | 9 | 10.8 | 12 | 14 | 30.2 | 33.5 | 36.2 | 46.2 |
| 42 | 65 | 61 | 62 | 63.5 | 6 | 12 | 12 | 14 | 30.2 | 41.5 | 36.2 | 46.2 |
| 43 | 65 | 61 | 62 | 63.5 | 9 | 12 | 12 | 14 | 30.2 | 41.5 | 36.2 | 51.2 |
| 45 | 67.5 | 63 | 64 | 63.5 | 9 | 11.5 | 12 | 14 | 30.2 | 41.5 | 36.2 | 51.2 |
| 48 | 70 | 66 | 68.4 | 66.7 | 9 | 11.5 | 12 | 14 | 30.7 | 41.5 | 36.2 | 51.2 |
| 50 | 73.5 | 70 | 69.3 | 69.85 | 9.5 | 11.5 | 13.5 | 15 | 30.7 | 41.5 | 38.2 | 50.7 |
| 53 | 78 | 73 | 72.3 | 73.05 | 11 | 12.5 | 13.5 | 15 | 33.2 | 41.5 | 36.7 | 59.2 |
| 55 | 80.5 | 75 | 75.4 | 76.2 | 11 | 13.5 | 13.5 | 15 | 35.2 | 41.5 | 36.7 | 59.2 |
| 58 | 85 | 78 | 78.4 | 79.4 | 11 | 13.5 | 13.5 | 15 | 37.2 | 41.5 | 41.7 | 59.2 |
| 60 | 88 | 80 | 80.4 | 79.4 | 11 | 13.5 | 13.5 | 15 | 38.2 | 41.5 | 41.7 | 59.2 |
| 65 | 93 | 85 | 85.4 | 92.1 | 11 | 13 | 16 | 15 | 40.2 | 49.5 | 41.7 | 69.2 |
| 68 | 96 | 90 | 91.5 | 95.25 | 11.5 | 13.7 | 16 | 18 | 40.2 | 49.5 | 41.3 | 69 |
| 70 | 99 | 92 | 92 | 95.25 | 11.5 | 13 | 16 | 18 | 40.2 | 49.5 | 49 | 69 |
| 75 | 106.5 | 97 | 99 | 101.6 | 11.5 | 14 | 16 | 18 | 40.2 | 52.5 | 49 | 69 |
| 08 | 111.5 | 105 | 104 | 114.3 | 12 | 15 | 20 | 18.3 | 40.2 | 56.5 | 48.2 | 78.2 |
| 85 | 119.5 | 110 | 109 | 117.5 | 14 | 15 | 20 | 18.3 | 41.2 | 56.5 | 46.2 | 76.2 |
| 90 | 126.5 | 115 | 114 | 123.85 | 14 | 15 | 20 | 18.3 | 15.2 | 59.5 | 51.2 | 76.2 |
| 95 | 131.5 | 120 | 120.3 | 127 | 14 | 16 | 20 | 17.3 | 46.2 | 59.5 | 51.2 | 76.2 |
| 100 | 136.5 | 125 | 123.3 | 133.35 | 14 | 16 | 20 | 17.3 | 47.2 | 62.5 | 51.2 | 76.2 |
Pompe:Tutti i tipi di apparecchiature rotanti,come le pompe centrifughe,agitatori,per la maggior parte dei compiti chimici generali e leggeri, ovunque possa essere utilizzato un sigillo secondario in elastomero.
Temperatura: -30°C~200°C
Pressione: ≤ 1,2 MPa
Velocità: ≤ 12 m/sec
Caratteristiche di progettazione:
Progettazione di sigilli a soffio elastomerici compresa
tipi di anello statconario,conformi a DIN24960 e
ISO3069, combinato con G60, G50, G6, G4, G9, G606, ecc.
Condizioni di lavoro
Medi: tutti i tipi di apparecchiature rotanti, come la nostra centrifuga
pompe, agitatori, per la maggior parte dei compiti chimici generali e leggeri,
ovunque si possa usare un sigillo secondario di elastomero.
Temperatura: -30°C~200°C
Pressione: ≤ 1,2 MPa
Velocità: ≤ 12 m/sec
Materiali combinati
Anello fisso (ceramica / Sic / TC)
Anello rotante (Carbonio / Sic / TC)
Sigillo secondario (NBR/EPDM/Fkm)
Parti a molla e perforate (acciaio)
Preparazione:
1. L'albero di diametro esterno è entro la tolleranza +-0,05 mm
2. Flusso dell'albero < 0,1 mm
3. Galleggiamento di fine albero < 0,13 mm
4, senza bordi taglienti sull' albero sopra l' anello
Nota:
Durante l'installazione, non graffiare o danneggiare l'anello. Se qualcosa è danneggiato, si prega di contattarci per sostituirlo.
Installazione in strutture:
1. L'intero set di sigillo della cartuccia è pulito e ha superato con esattezza l'esame delle perdite prima della vendita.Per evitare danni, non smontare e pulire nuovamente le parti prima di ripararle.
2 La distanza di montaggio tra la tenuta e l'albero è di dl h6 0.8Il diametro esterno dell'albero nella posizione della vite deve essere di 0,2 mm in meno,resistendo al tiraggio eccessivo della vite.Lubrificare l'albero con olio
3- inserire il sigillo della cartuccia nella camera della pompa, quindi:
A: Stringere i quattro bulloni a vite delle flange, assicurando che il mezzo porti all'apertura "G" nella posizione superiore
B: fissare più strettamente le viti e posizionare il manico dell'albero sull'albero.
C: Rimuovere quattro targhe di misura.
Disassemblare.
D: Collegare il tubo di iniezione di lead_in medio con il foro "G" per allontanare il calore di attrito e
Sciacquare la camera di tenuta quando la pompa è in funzione.
Nota:
Per completare l'installazione, girando l'albero a mano per verificare la rotazione, si è scoperto che il sigillo non era stato installato correttamente.
Desideriamo sinceramente cooperare con i clienti per fornire prodotti di alta qualità e di qualità. Crediamo di poter stabilire una lunga e duratura relazione di cooperazione che sia la chiave per il successo.
