Dettagli:
|
| Modello N.O.: | N49/Roten7k | Materiale per la faccia: | Carbon, Sic, Tc |
|---|---|---|---|
| Specificità: | Produttori OEM | Funzione: | per pompe, compressori |
| Tipo: | Roten | Tempo di consegna: | Veloci per la nave |
| Evidenziare: | Roten 7K Wave Spring Sigillo meccanico,Aesseal W01 Sigillo meccanico,tenuta meccanica della pompa dell'acqua |
||
Descrizione del prodotto

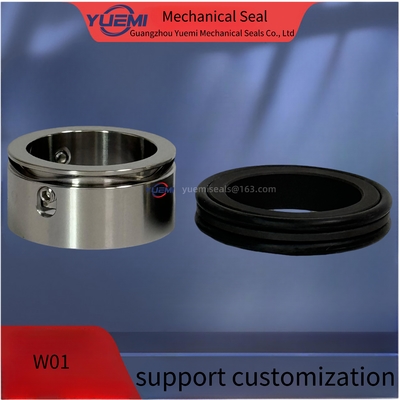

Aesseal W01 Sigillo meccanico Roten 7K Sigillo per pompa d'acqua
Condizioni operative:
L'acciaio a molla è un sigillo meccanico a sezione trasversale.
Disponibile in materiali di qualità alimentare come standard (con materiali conformi alla FDA).
Sigillazione meccanica a molla ondulata
|
P (mm) |
D1 | D3 | L1 | L2 |
| 15.8 | 28.5 | 27.0 | 19.1 | 6.3 |
| 16.0 | 28.5 | 27.0 | 19.1 | 6.3 |
| 19.1 | 31.7 | 30.0 | 19.1 | 6.3 |
| 24.0 | 35.4 | 34.1 | 19.1 | 7.6 |
| 28.0 | 42.0 | 40.0 | 19.1 | 7.6 |
| 28.6 | 41.2 | 39.5 | 19.1 | 7.6 |
| 30.0 | 42.7 | 41.0 | 19.1 | 7.6 |
| 31.7 | 44.2 | 42.4 | 19.1 | 7.6 |
| 32.0 | 44.4 | 42.4 | 19.1 | 7.6 |
| 35.0 | 47.6 | 45.5 | 19.1 | 7.6 |
| 38.0 | 53.9 | 51.8 | 21.1 | 8.1 |
| 44.4 | 60.3 | 58.2 | 21.1 | 8.1 |
| 47.6 | 63.5 | 61.4 | 21.1 | 8.1 |
| 50.0 | 63.9 | 61.9 | 21.1 | 8.1 |
| 50.8 | 66.6 | 64.6 | 22.1 | 9.6 |
| 53.9 | 73.0 | 71.0 | 22.1 | 9.6 |
| 54.0 | 73.9 | 71.0 | 22.1 | 9.6 |
| 54.6 | 75.0 | 72.0 | 22.1 | 9.6 |
| 55.0 | 75.0 | 72.0 | 22.1 | 9.6 |
| 63.0 | 83.0 | 79.3 | 25.8 | 9.1 |
| 63.5 | 88.9 | 79.3 | 25.8 | 9.1 |
| 69.8 | 95.2 | 88.9 | 25.8 | 9.1 |
| 73.0 | 98.4 | 94.0 | 25.8 | 9.1 |
| 75.0 | 100.4 | 96.0 | 25.8 | 9.1 |
Descrizione:
|
Temperatura
|
-20°C a 200°C, a seconda dell'elastomero
|
|
Pressione
|
≤ 0,8 MPa |
|
Velocità
|
≤ 15 m/sec |
|
Permetto di riproduzione finale/flotamento assiale
|
± 0,1 mm
|
|
Dimensione
|
Da 15,8 a 75
|
|
Marchio
|
YueMi
|
|
Faccia
|
Carbonio, SiC
|
|
Sedile
|
Ceramica, carburo di silicio, TC
|
|
Elastomero
|
NBR, EPDM, VIT ecc.
|
|
Primavera
|
SS304, SS316
|
|
Parti metalliche
|
SS304, SS316
|
