Dettagli:
|
| Prodotto: | GUARNIZIONE DELLA POMPA IDRAULICA | Standard o non standard: | Norme |
|---|---|---|---|
| Anello rotatorio: | Carbonio/Sic/TC | Tempo di consegna: | Veloci per la nave |
| Parola chiave: | Sigillo meccanico | ||
| Evidenziare: | Bgm Sigillo meccanico,Sigillo meccanico a pompa sommergibile,560d Sigillo meccanico |
||
Caratteristiche

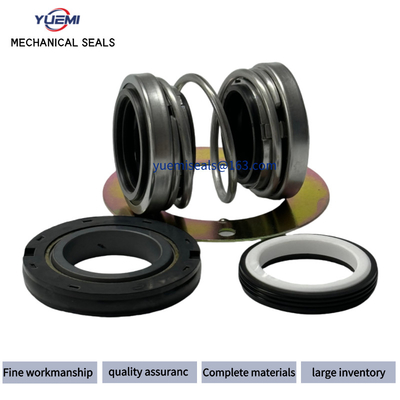

560D doppia tenuta meccanica dell'albero
Dimensione/Diametro: OEM
Equivalente: sigillo meccanico 560D
Per ulteriori informazioni, non esitate a contattare il nostro dipartimento tecnologico
Faccia:
Carbon, SiC, TC
Elastomero:
NBR, EPDM, FKM, ecc.
Parti metalliche:
SS304, SS316
Temperatura di lavoro:
-30 °C a + 150 °C, a seconda del materiale utilizzato
560D-CTX sigilli singoli sigillo singolo cartuccia bilanciata
Indipendenti dalla direzione di rotazione; sigilli singoli
560D meccanico di tenuta secondaria dell'albero
|
Condizioni operative: |
Materiale |
||
|
temperatura |
-20°C a +180°C |
Anello fisso |
B,Q2,U2 |
|
Pressione |
<<1.2Mpa |
Anello rotativo |
B,Q2,U2 |
|
Velocità |
<<15 m/s |
Sigillo secondario |
V,E,P |
|
Norme |
DIN24960 |
Parti di molle e di metallo |
F, G |
|
Applicazione: acqua pulita, acque reflue, olio e altri fluidi moderatamente corrosivi |
|||
| d | 13 | 14 | 15 | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| d1 | 25 | 30 | 30 | 30 | 44 | 50 | 57 | 64 | 70 | 70 | 80 |
| d2 | 17 | 20 | 20 | 20 | 23 | 28 | 33 | 38 | 43 | 48 | 53 |
| d3 | 25 | 30 | 30 | 30 | 38 | 44 | 50 | 58 | 64 | 66 | 72 |
| d4 | - | - | · | - | 60 | 60 | 70 | 80 | 85 | 90 | 95 |
| Ds | - | - | - | - | 72 | 72 | 82 | 94 | 100 | 105 | 109 |
| 1 | 36 | 36 | 36 | 36 | 49 | 51 | 59 | 61 | 64.5 | 65 | 69.5 |
| 11 | 5 | 5 | 5 | 5 | 7 | 7 | 9 | 9 | 1 | 10 | 10 |
| 12 | - | · | - | 7 | 7 | 8 | 9 | 9 | 9 | 9 | |
| 13 | · | - | 1.0 | 1.0 | 1.0 | 1.2 | 1.2 | 1.0 | 1.2 |
