Dettagli:
|
| sigillo secondario: | NBR, EPDM, VIT | Materiali: | CAR SIC TC PTFE |
|---|---|---|---|
| Applicazione: | Pompe per l'acqua, pompe centrifughe, pompe sommergibili | Compatibilità fluida: | Acqua, olio, prodotti chimici lievi |
| Primavera: | Acciaio inossidabile | Materiale di molla: | Acciaio inossidabile |
| Materiale: | Carbonio, ceramica, acciaio inossidabile | Parole chiave: | GUARNIZIONE DELLA POMPA IDRAULICA |
| Prestazioni: | Corrosione | Sello della pompa fluviale: | Sigillo della pompa YM |
| Evidenziare: | Sigillo meccanico della pompa d'acqua O-Ring,Sigillo meccanico della pompa d'acqua a molla singola,Elastomero pompa dell'acqua sigillo meccanico |
||
|
Temperatura
|
-30°C a 200°C, a seconda dell'elastomero
|
|
Pressione
|
Fino a 5 bar
|
|
Velocità
|
Fino a 10 m/s
|
|
Permetto di riproduzione finale/flotamento assiale
|
± 0,1 mm
|
|
Dimensione
|
da 8 mm a 50 mm
|
|
Marchio
|
YM
|
|
Faccia
|
Ceramica, SIC, TC
|
|
Sedile
|
Carbon, SIC, TC
|
|
Elastomero
|
NBR, EPDM, VITON
|
|
Primavera
|
SS304, SS316
|
|
Parti metalliche
|
SS304, SS316
|
Limiti di funzionamento:
Pressione: ≤ 0,5 MPa
Velocità: ≤ 10 m/s
Temperatura: -30°C~+200°C
Anello rotante ((Carbonio/Carbonio/Sic/TC di plastica)
Anello fisso ((ceramico/Sic/Tc)
Sigillo secondario ((nbr/Epdm/VITON)
Frigori e altre parti ((Sus304/Sus316)

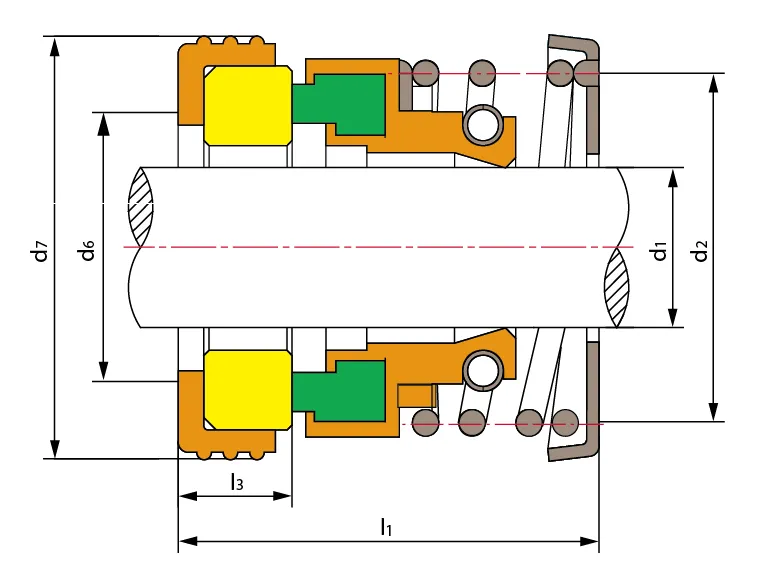

| Modello | d1 (mm) | d2 | d6 | d7 | 1 | L3 |
| 156-8 | 8 | 16 | 13 | 18/21 | 18 | 5/6 |
| 156-9 | 9 | 18 | 16 | 21 | 23 | 6 |
| 156-10 | 10 | 20 | 16 | 22/24 | 23 | 6.5 |
| 156-11 | 11 | 20 | 16 | 24 | 23 | 7 |
| 156-12 | 12 | 22.5 | 17 | 26 | 24 | 7 |
| 156-13 | 13 | 22.5 | 17 | 26 | 24 | 7 |
| 156-14 | 14 | 24.5 | 21 | 28/30 | 25 | 7 |
| 156-15 | 15 | 24.5 | 21 | 28/30 | 25 | 7 |
| 156-16 | 16 | 28.5 | 22 | 32 | 27 | 8 |
| 156-17 | 17 | 28.5 | 22 | 32 | 27 | 8 |
| 156-18 | 18 | 31.5 | 25 | 35 | 29 | 8 |
| 156-19 | 19 | 31.5 | 25 | 35 | 29 | 8 |
| Modello | d1 (mm) | d2 | d6 | d7 | 1 | L3 |
| 156-20 | 20 | 31.5 | 27 | 38 | 31 | 8 |
| 156-22 | 22 | 34.5 | 29 | 40 | 32 | 8 |
| 156-25 | 25 | 37.5 | 32 | 44 | 33 | 9 |
| 156-28 | 28 | 40.5 | 34 | 46 | 34 | 9 |
| 156-30 | 30 | 44.5 | 38 | 50 | 35 | 9 |
| 156-32 | 32 | 47.5 | 40 | 54 | 37 | 9 |
| 156-35 | 35 | 50.5 | 44 | 58 | 40 | 10 |
| 156-38 | 38 | 55 | 46 | 60 | 42 | 10 |
| 156-40 | 40 | 56.5 | 48 | 64 | 43 | 10 |
| 156-45 | 45 | 61.5 | 52 | 66 | 45 | 10 |
| 156-50 | 50 | 66.5 | 58 | 72 | 47 | 10 |
