Dettagli:
|
| Struttura: | molla conica | Sostituzione: | Sostituzione di serie |
|---|---|---|---|
| Utilizzatori: | Non equilibrato | Modello: | M37G G9 |
| Sigillazione secondaria: | FKM CAR SIC TC | ||
| Evidenziare: | M37G sigillo meccanico al carburo di silicio,Sigillazione meccanica a carburo di silicio non in equilibrio,Società di sigilli meccanici M37G |
||

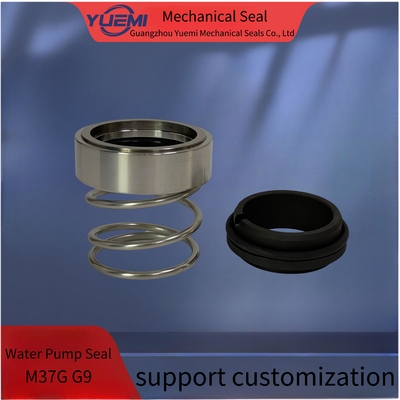

Tipo YM M37G Con prestazioni affidabili, ampia gamma di applicazioni e facili caratteristiche di installazione.YM M37G è conico molla e O-anello spinta costruzione sigilli meccaniciÈ ideale per l'uso nell'industria della carta, dell'industria dello zucchero, della chimica e del petrolio, della trasformazione alimentare, dell'industria del trattamento delle acque reflue.
Preparazione:
1. L'albero di diametro esterno è entro la tolleranza +-0,05 mm
2. Flusso dell'albero < 0,1 mm
3. Galleggiamento di fine albero < 0,13 mm
4, senza bordi taglienti sull' albero sopra l' anello
Nota:
Durante l'installazione, non graffiare o danneggiare l'anello. Se qualcosa è danneggiato, si prega di contattarci per sostituirlo.
Installazione in strutture:
1. L'intero set di sigillo della cartuccia è pulito e ha superato con esattezza l'esame delle perdite prima della vendita.Per evitare danni, non smontare e pulire nuovamente le parti prima di ripararle.
2 La distanza di montaggio tra la tenuta e l'albero è di dl h6 0.8Il diametro esterno dell'albero nella posizione della vite deve essere di 0,2 mm in meno,resistendo al tiraggio eccessivo della vite.Lubrificare l'albero con olio
3- inserire il sigillo della cartuccia nella camera della pompa, quindi:
A: Stringere i quattro bulloni a vite delle flange, assicurando che il mezzo porti all'apertura "G" nella posizione superiore
B: fissare più strettamente le viti e posizionare il manico dell'albero sull'albero.
C: Rimuovere quattro targhe di misura.
Disassemblare.
D: Collegare il tubo di iniezione di lead_in medio con il foro "G" per allontanare il calore di attrito e
Sciacquare la camera di tenuta quando la pompa è in funzione.
Nota:
Per completare l'installazione, girando l'albero a mano per verificare la rotazione, si è scoperto che il sigillo non era stato installato correttamente.
