Dettagli:
|
| Segno di traccia: | YUEMI | Funzione: | Pompa dell'acqua |
|---|---|---|---|
| Utilizzatori: | Non equilibrato | Diametro dell'albero: | 30mm 32mm 40mm 45mm 50mm 55mm |
| Sigillazione secondaria: | TC TC | Standard o non standard: | Norme |
| Parole chiave: | tenuta della pompa | Tipo: | Primavera singola |
| Stile: | Sigillo meccanico | ||
| Evidenziare: | Sigillo meccanico medio di 45 mm,202a Sigillo meccanico medio,Fusoliera meccanica da 45 mm |
||

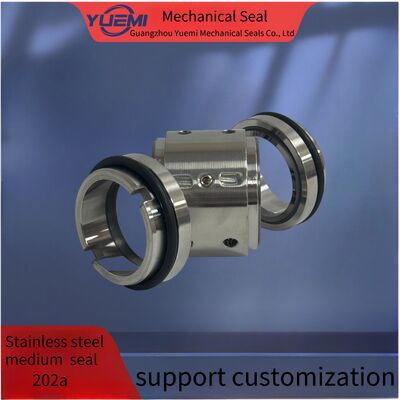

Sigillo meccanico medio in acciaio inossidabile 202a Sigillo meccanico a doppia faccia
una combinazione di materiali e di superfici conforme alle norme ISO 3069 tipicamente utilizzate nelle pompe di processo per soddisfare le esigenze dell'industria.
| 202-30 | 30 | 48 | 45 | 39 | 75.0 | 62.0 | 19 | 5.5 | 7.5 |
| 202-35 | 35 | 53 | 50 | 44 | 75.0 | 62.0 | 20 | 5.5 | 7.5 |
| 202-40 | 40 | 61 | 58 | 51 | 83.0 | 70.0 | 20 | 5.5 | 9.0 |
| 202-45 | 45 | 66 | 63 | 56 | 83.0 | 70.0 | 20 | 5.5 | 9.0 |
| 202-50 | 50 | 73 | 70 | 62 | 89.0 | 74.0 | 22 | 6.5 | 9.5 |
| 202-55 | 55 | 78 | 75 | 67 | 89.0 | 74.0 | 22 | 6.5 | 11.0 |
Il sigillo meccanico di tipo 202uu è un sigillo meccanico tipico a moltiplicità di moltiplicità di moltiplicità di moltiplicità di moltiplicità di moltiplicità di moltiplicità di moltiplicità di moltiplicità di moltiplicità di moltiplicità di moltiplicità di moltiplicità di moltiplicità di moltiplicità di moltiplicità di moltiplicità di moltiplicità di moltiplicità di moltiplicità.utilizzati tipicamente nelle pompe di processo per soddisfare le esigenze dell'industria
Pressione nella camera di tenuta:0-1.2MPaTemperatura nella camera di tenuta: -30°C~180°C
Velocità: < 3000 r/min
Medio: acqua, acqua inquinata, olio e corrosivi minori
liquido
Preparazione:
1. L'albero di diametro esterno è entro la tolleranza +-0,05 mm
2. Flusso dell'albero < 0,1 mm
3. Galleggiamento di fine albero < 0,13 mm
4, senza bordi taglienti sull' albero sopra l' anello
Nota:
Durante l'installazione, non graffiare o danneggiare l'anello. Se qualcosa è danneggiato, si prega di contattarci per sostituirlo.
Installazione in strutture:
1. L'intero set di sigillo della cartuccia è pulito e ha superato con esattezza l'esame delle perdite prima della vendita.Per evitare danni, non smontare e pulire nuovamente le parti prima di ripararle.
2 La distanza di montaggio tra la tenuta e l'albero è di dl h6 0.8Il diametro esterno dell'albero nella posizione della vite deve essere di 0,2 mm in meno,resistendo al tiraggio eccessivo della vite.Lubrificare l'albero con olio
3- inserire il sigillo della cartuccia nella camera della pompa, quindi:
A: Stringere i quattro bulloni a vite delle flange, assicurando che il mezzo porti all'apertura "G" nella posizione superiore
B: fissare più strettamente le viti e posizionare il manico dell'albero sull'albero.
C: Rimuovere quattro targhe di misura.
Disassemblare.
D: Collegare il tubo di iniezione di lead_in medio con il foro "G" per allontanare il calore di attrito e
Sciacquare la camera di tenuta quando la pompa è in funzione.
Nota:
Per completare l'installazione, girando l'albero a mano per verificare la rotazione, si è scoperto che il sigillo non era stato installato correttamente.
